Gabay sa High Flow Centrifugal Pump: Mga Uri, Sukat, at Tungkulin sa Proseso ng Kemikal

Kung naka-size ka na ng transfer line para sa isang malaking tank farm o nanood ng circulation loop struggle dahil pinili lang ang pump sa ulo, alam mo na na ang "high flow" ay isang relatibong termino. Sa gawaing centrifugal pump, kadalasang nangangahulugan ito ng duty point kung saan mas mahalaga ang volume kaysa pressure. Ang pump ay maaaring gumagalaw ng cooling water, chemical process fluid, brine, o isang low-viscosity na produkto sa pamamagitan ng isang malawak na network ng pipe, at ang impeller at casing ay nakaayos upang maipasa nang mahusay ang volume na iyon. Sa Jiangsu Feixiang Pump Manufacturing Co., Ltd., ang aming pang-araw-araw na trabaho sa mga kemikal na planta at mga user ng proseso ay nagturo sa amin na ang pinakamahusay na high flow centrifugal pump ay bihirang ang pinakamalaki sa data sheet; ito ang tumutugma sa curve ng system, fluid, at realidad ng pagpapanatili.

Ano ang Ibig Sabihin ng "Mataas na Daloy" para sa Centrifugal Pump

Ang daloy ng daloy ay ang dami na inihahatid ng bomba bawat yunit ng oras, habang ang ulo ay ang enerhiya na idinaragdag nito sa bawat yunit ng timbang ng likido. Ang isang high flow na centrifugal pump ay nakaupo patungo sa kanang bahagi ng performance curve nito: malaking volume, kadalasang katamtaman ang ulo. Iyon ang dahilan kung bakit ang mga pump na ito ay karaniwang gumagamit ng isang single-stage na overhung na impeller, isang malawak na volute, at mapagbigay na suction at discharge passages. Tumataas ang partikular na bilis habang tumataas ang daloy kaugnay ng ulo, gumagalaw ang mga disenyo patungo sa mga impeller ng mixed-flow at axial-flow kapag napakababa ng kinakailangan sa ulo at napakataas ng volume na kinakailangan.

Mahalagang huwag malito ang mataas na daloy sa mataas na presyon. Ang isang pump ay maaaring malaki sa laki ng frame ngunit naghahatid pa rin ng ilang bar ng ulo. Sa kabaligtaran, ang isang multistage pump ay maaaring makagawa ng mataas na presyon na may medyo katamtamang daloy. Ang praktikal na tanong ay kung saan ang kurba ng system ay nag-intersect sa kurba ng bomba, at kung ang napiling bomba ay gumagana malapit sa pinakamahusay na punto ng kahusayan nito. Para sa mga likidong mababa ang lagkit tulad ng tubig, mga solvent, at maraming mga daloy ng kemikal, ang mga centrifugal pump ay natural na akma dahil maaari silang pumasa sa mataas na volume na may medyo simpleng konstruksyon.

Mga Karaniwang Configuration ng Centrifugal Pump na Mataas na Daloy

Ang mga tungkulin sa mataas na daloy ay natutugunan ng ilang mga pag-aayos ng bomba, at ang tamang pagpipilian ay nakasalalay sa ulo, layout, likido, at kung gaano kadalas tatakbo ang unit. Ang isang pahalang na single-stage process pump ay kadalasang unang opsyon para sa pangkalahatang paglipat dahil ito ay naa-access at madaling mapanatili. Ang mga vertical na bomba ay nakakatipid ng espasyo sa sahig at nagpapanatili ng isang maikling daanan ng pagsipsip sa mga sump o mga circulation pit. Ang mga axial-flow na bomba ay higit na nagpapatuloy sa ideyang may mataas na daloy, gamit ang mga propeller-style impeller para sa napakalaking volume sa mababang ulo. Ang mga multistage unit ay pumapasok sa larawan kapag ang parehong daloy ay dapat ihatid sa mas mataas na presyon, bagaman ang pambalot ay nagiging mas mahaba at mas kumplikado.

Sa serbisyo ng kemikal, kailangan ding igalang ng pump ang mga materyales at sealing. Ang isang karaniwang kemikal na proseso ng bomba ay maaaring ibigay sa cast iron, hindi kinakalawang na asero, o iba pang mga haluang metal, na may mga mechanical seal na angkop sa likido. Maaaring kailanganin ang isang may linya o corrosion-resistant na bomba para sa mga acid, alkali, at mga solusyon sa asin. Para sa napakalaking tungkulin sa sirkulasyon, tulad ng evaporation at crystallization loops, ang isang axial-flow na disenyo ay maaaring maging mas mahusay kaysa sa pagpilit sa isang high-flow na centrifugal pump na gumana nang malayo sa pinakamainam na punto nito. Ang aming talakayan sa pagganap ng axial-flow pump sumasaklaw sa trade-off na iyon nang mas detalyado.

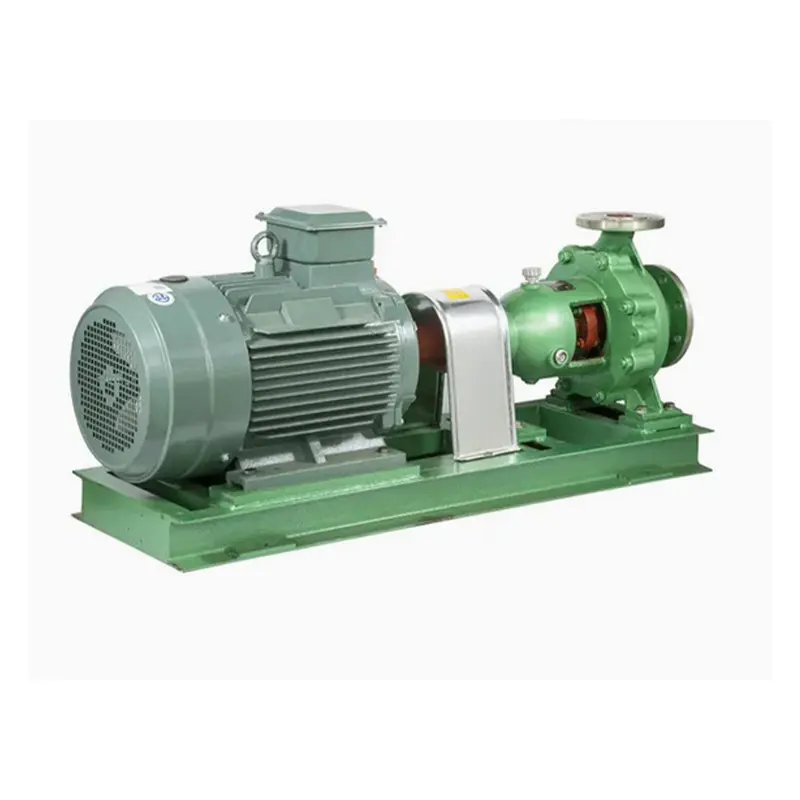

Uri ng IH Pahalang na Chemical Centrifugal Pump Para sa mga kinakaing unti-unti, tulad ng tubig na likido na walang solids, nag-aalok ang single-stage na ISO2858 pump na ito ng malawak na daloy at hanay ng ulo para sa tungkulin sa proseso ng kemikal. Tingnan ang Produkto →

Mabilis na paghahambing ng mga estilo ng high flow pump

Kung Saan Ang Mataas na Daloy na Centrifugal Pump ay Kasya sa Mga Prosesong Plant

Lumilitaw ang mga high flow centrifugal pump sa mas maraming lugar kaysa sa inaasahan ng maraming tao. Pinangangasiwaan nila ang cooling water at serbisyo ng tubig, naglilipat ng produkto sa pagitan ng mga tangke, feed scrubber, nagpapalipat-lipat ng brine o thermal fluid, at sumusuporta sa mga reactor jacket system. Sa mga kemikal na planta, ang parehong pamilya ng pump ay maaaring gamitin para sa mga dilute na solusyon, solvent, at iba pang mga likidong mababa ang lagkit, basta't magkatugma ang mga basang materyales at seal. Kapag ang stream ay naglalaman ng solids o gas, nagbabago ang larawan, at maaaring kailanganin ang ibang disenyo o binagong pag-install.

Ang isang kapaki-pakinabang na pagkakaiba ay sa pagitan ng paglipat at sirkulasyon. Ang transfer pump ay karaniwang may tinukoy na start at stop cycle at maaaring mangailangan ng self-priming o suction lift na kakayahan. Ang isang circulation pump ay tumatakbo sa mahabang panahon, kaya ang kahusayan at matatag na operasyon na malapit sa pinakamahusay na punto ng kahusayan ay higit na mahalaga. Ang mga evaporation at crystallization circuit ay isang magandang halimbawa: ang pump ay dapat gumalaw ng malaking volume ng alak na may mababang available na ulo, at ang maling pagpili ay maaaring magdulot ng cavitation, vibration, o hindi kinakailangang power draw. Ito ang isang dahilan kung bakit kabilang sa aming hanay ng bomba ang parehong mga centrifugal ng proseso at kemikal na axial-flow pump para sa mataas na dami ng sirkulasyon.

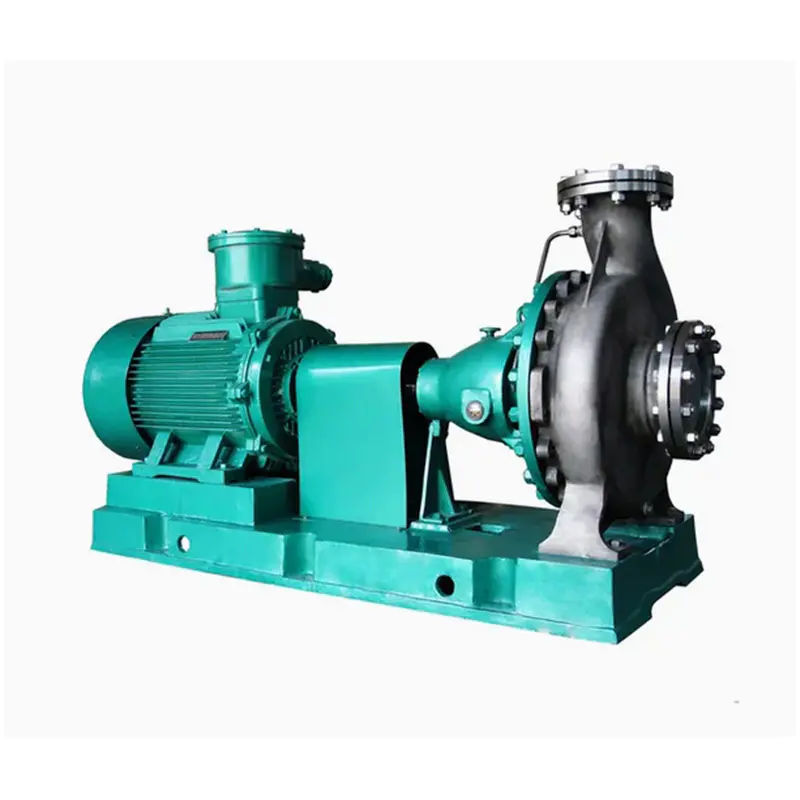

CZ Standard Chemical Process Pump Rear-opening chemical process pump para sa mga corrosive o high-temperature na likido, na umaagos sa 1500 m³/h at pagpapanatili nang hindi nagbubukas ng pipeline. Tingnan ang Produkto →

Checklist ng Pagsusukat at Pagpili

Ang isang maaasahang pagpili ay nagsisimula sa data, hindi sa laki ng frame. Isulat ang normal at maximum na daloy, ang kinakailangang ulo, ang mga katangian ng likido, at ang operating temperatura bago tumingin sa mga kurba. Pagkatapos ay maingat na suriin ang gilid ng pagsipsip. Maraming high flow pump ang sinisisi para sa cavitation kapag ang tunay na problema ay hindi sapat na net positive suction head na magagamit, isang mahabang linya ng pagsipsip, o isang hindi maayos na pagkakalagay ng siko. Ang mga sumusunod na pagsusuri ay isang praktikal na panimulang punto.

1. Punto ng tungkulin: Kumpirmahin ang daloy ng disenyo at ulo, kasama ang anumang margin ng kapasidad sa hinaharap. Iwasang magdagdag ng mga arbitrary na margin na nagtutulak sa pump sa kanan ng curve nito.
2. Data ng likido: Itala ang lagkit, density, nilalaman ng solids, natunaw na gas, corrosivity, at temperatura. Tinutukoy ng mga ito ang uri ng bomba, materyales, at pagkakaayos ng seal.
3. margin ng NPSH: Ihambing ang NPSH na available sa NPSH na kinakailangan sa buong saklaw ng daloy, hindi lamang sa punto ng disenyo.
4. Mga materyales at seal: Itugma ang mga basang bahagi sa likido at pumili ng seal flush plan na maaaring mapanatili sa field.
5. Driver at kontrol: Suriin ang laki ng motor, paraan ng pagsisimula, variable-speed na operasyon, at ang epekto ng pagbabago ng bilis sa daloy at ulo.
6. Layout: Panatilihing maikli at direkta ang suction piping, magbigay ng sapat na paglubog, at magbigay ng puwang para sa access sa pagpapanatili.

Nakakatulong din na magtanong kung paano paandarin ang pump. Ang isang unit na tumatakbo nang puspusan sa loob ng maraming taon ay may iba't ibang priyoridad mula sa isa na madalas na na-throttle o nalilipat. Kung ang system ay nangangailangan ng isang malawak na hanay ng daloy, ang variable-speed control ay maaaring maging mas kapaki-pakinabang kaysa sa isang mas malaking impeller trim. Kung ang likido ay kinakaing unti-unti, ang isang may linya o hindi kinakalawang na konstruksyon ay maaaring magastos nang mas mataas sa harap ngunit bawasan ang downtime. Ang layunin ay hindi upang mahanap ang pinakamataas na bilang ng daloy; ito ay upang makahanap ng bomba na nananatili sa loob ng isang malusog na operating window.

Mga Tala sa Pag-install, Operasyon, at Pagpapanatili

Ang mga high flow centrifugal pump ay nagbibigay ng gantimpala sa mahusay na pag-install. Ang baseplate grouting, shaft alignment, at piping support ay mahalaga dahil ang malalaking volume ng daloy ay maaaring makagawa ng mga kapansin-pansing pwersa ng reaksyon. Ang suction piping ay dapat na walang matataas na punto kung saan maaaring mangolekta ng hangin, at ang bomba ay hindi dapat matuyo maliban kung ito ay partikular na idinisenyo para sa tungkuling iyon. Sa panahon ng pag-commissioning, suriin ang pag-ikot, pagtagas ng seal, panginginig ng boses, at agos ng motor sa aktwal na operating point. Ang isang pump na maingay o nanginginig sa start-up ay maaaring nag-cavitating, hindi maayos, o tumatakbo nang malayo sa daloy ng disenyo nito.

Sa pang-araw-araw na operasyon, panoorin ang suction pressure, discharge pressure, flow indication, at bearing temperature. Ang unti-unting pagkawala ng daloy ay maaaring tumuro sa isang pagod na impeller, isang bahagyang naka-block na suction strainer, o isang pagbabago sa proseso. Ang mga pagkabigo ng mekanikal na selyo ay kadalasang nagbabalik sa dry running, mahinang flush flow, o misalignment sa halip na ang seal mismo. Panatilihin ang mga ekstrang wear ring at gasket para sa mga kritikal na unit, at itala ang pump curve sa pag-commissioning upang ang mga pagbabago sa performance sa hinaharap ay mahuhusgahan ayon sa isang kilalang baseline. Para sa mataas na temperatura o corrosive na mga tungkulin, karaniwang mas kapaki-pakinabang ang isang preventive maintenance schedule batay sa seal condition at vibration trend kaysa sa fixed overhaul interval.

Vertical Axial Flow Pump para sa Mga Tungkulin na Mataas ang Dami Vertical axial-flow pump para sa high-volume, low-head na mga tungkulin; nababagay ang oryentasyong pagtitipid sa espasyo sa patubig, pagkontrol sa baha, paggamot ng wastewater, at mga pinaghihigpitang pag-install. Tingnan ang Produkto →

Nagtatrabaho sa isang Pump Manufacturer sa High Flow Duty

Ang Jiangsu Feixiang Pump Manufacturing Co., Ltd. ay gumagawa ng mga chemical pump mula noong 1980s, at ang aming hanay ng produkto ay sumasaklaw sa mga chemical process pump, corrosion-resistant pump, high-temperature pump, axial-flow pump, self-priming pump, at mga kaugnay na kagamitan. Ang lawak na iyon ay kapaki-pakinabang kapag ang isang mataas na tungkulin sa daloy ay nag-o-overlap sa chemical compatibility o mataas na temperatura, dahil ang pag-uusap ay maaaring lumipat mula sa "kung aling pump ang pinakamalaki" patungo sa "kung aling kumbinasyon ng haydroliko at materyal ang umaangkop sa linyang ito." Ang aming CZ, HJ, IH, at ZA process pump family ay nagsisilbi sa iba't ibang bahagi ng mapa na iyon, habang ang axial-flow at vertical circulation pump ay sumasaklaw sa malalaking volume, mababang ulo na mga aplikasyon.

Kung nagpaplano ka ng bagong pag-install o pagpapalit ng pump na hindi pa masyadong magkasya, ipadala sa amin ang daloy, head, fluid data, temperatura, at isang simpleng sketch ng piping layout. Maaari naming suriin ang tungkulin kasama mo at magrekomenda ng praktikal na pagsasaayos. Ang layunin ay isang high flow centrifugal pump na ginagawa ang trabaho nito nang tahimik, mahusay, at may maintenance na talagang kakayanin ng iyong team.
